数字式土壤水势传感器
产品名称：数字式土壤水势传感器
- 发布日期：2021-06-07
- 在线询价
型号：DF-TSS
*、数字式土壤水势传感器性能与特点
通常土壤水势的吸力值采用土壤张力计真空表读数或U型玻璃管中水银柱高低来人工读数。显然，这样的土壤张力计不能连续地记录土壤湿度的动态变化过程。而压电式土壤张力计能将测得的土壤吸力值转变为电压信号输出，可以连续记录土壤水势变化过程。这为研究者提供田间土壤水势的动态资料，可进行土壤水分模型试验，土壤持水曲线和渗透速度等测定，节省了大量的测量和读数时间。
压电式土壤张力计采用的是将电压信号经过A/D转换器与接口电路输入微型计算机，进行数据处理，作为数据库或进行复杂的数值运算，与灌溉系统联接起来，实现微机控制的闭环自动灌溉系统。
该仪器是在真空表式张力计基础上研发的新型仪器。用压电传感器代替真空表，用自动数据采集系统代替人工观测，实现了上述自动连续记录土壤吸力数据的功能。
压电式土壤张力计具备原位补水的功能，在冬季停用时也可抽干张力计内的余水，防止冻裂损坏。
二、 数字式土壤水势传感器原理与结构图

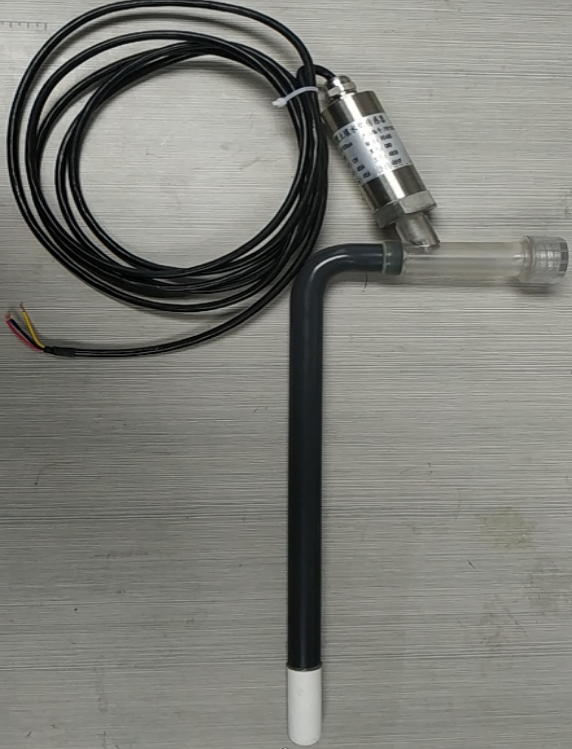

压电式土壤张力计由陶土头、压阻传感器等部件组成。
陶土头：是仪器的感应部件，具有许多细小的孔隙，陶土头被水侵润后，在孔隙中形成*层水膜，当充满水而且密封的土壤湿度计插入水分不饱和土壤时，水膜便与土壤水连结起来，使仪器内部产生负压。
压阻传感器：将负压力值转换成485电信号输出。
仪器具有结构简单，灵敏度较高，使用方便等优点，可以定点定位连续测定土壤水分吸力，及时反映土壤水分动态变化。为灌溉、排水、调节作物生长提供*要的科学根据。
三、压电式土壤张力计的特点及技术参数：
㈠ 本仪器采用的压力传感器模块具有以下特点：
压力传感器模块采用DP封装形式，压力传惑器作为敏惑元件并集成了数字调理芯片，PCB板的2面分别安装有S0P封装的压力传感器与信号处理电路芯片，对传感器的偏移、灵敏度、温漂和非线性进行数字补偿，以供电电压为参考，产生*个经过校准、温度补偿后的标准电压信号。
㈡ 数字式土壤水势传感器技术参数
测量范围: 0～100Kpa
输出信号: 0.5～4.5V
供电电压：5±0.25V DC
zui大工作电流：3mA
测量*度：±1.0%Span
零点漂移：±0.03%FS/℃
满量程漂移：±0.03%FS/℃
长期稳定性（1年）：±1.0%Span
过载压力：3X Rated （量程≤500 Kpa ）
补偿温度：－10℃~+85℃
工作温度：－20℃~+100℃
储存温度：－40℃~+125℃
密封等级: IP65
出线方式(信号接口): 四芯屏蔽线、四芯航空接插件
接线： 1 电源 DC5±0.25V (+)——红色线
2 电源 DC5±0.25V (--)——黑色
3 信号输出 RS485 (A)——黄色
4 信号输出 RS485 (B)——蓝色。
