管网雷达流量计
产品名称:管网雷达流量计
- 发布日期:2023-02-22
- 在线询价

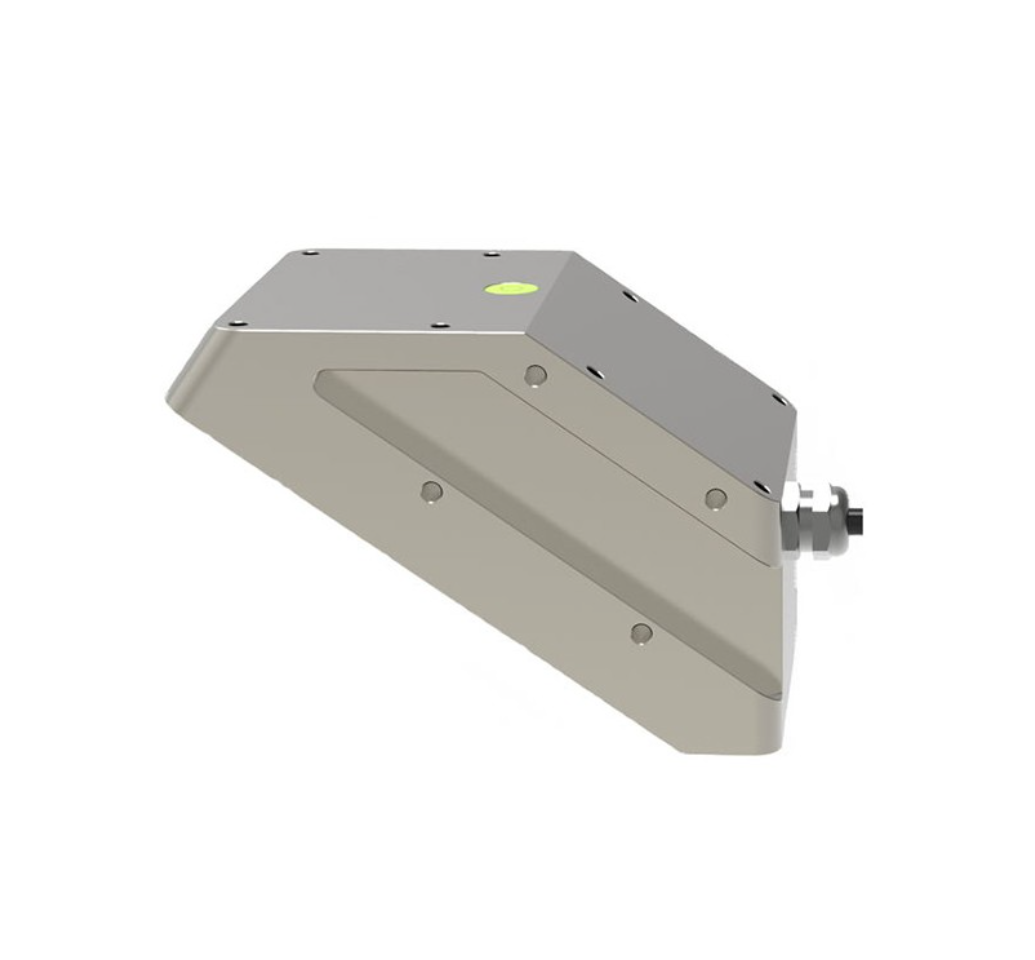

管网雷达流量计
型号:DF-GWP
管网雷达流量计产品简介:
管道雷达流量计是*款zhuan用于地下管网流量监测的超小体积非接触式流量测量设备。通过微波技术测量水体流速和水位,根据内置的软件模型及算法,换算断面的流量和累计流量。分别使用24GHz、60GHz微波进行流速和水位测量,测量结果不受环境温度、气压、水面水汽、水中污染物及沉淀物的影响;其突出特点是体积小巧、功耗低、非接触,防水防腐蚀,安装简单,维护工作量少;可以通过电池组供电,特别适合地下管网这种环境比较恶劣的应用场景。
管网雷达流量计产品功能特点:
1. 非接触式测量,结合断面参数计算流量,不受水中垃圾、泥沙、漂浮物等影响;
2. 适用于多种管网流量测量要求,可以输出流速、水位、流量的测量数据;
3. 适用矩形、圆形、U型等多种断面;断面参数设置方式简单方便;
4. 方便的配置软件,可以根据实际需要对多种参数进行配置,以适应不同的现场条件;
5. 低功耗,可以使用太阳能或电池组供电,方便安装,维护量小;
6. IP68防水等级,即便被水淹没也能正常工作。
管网雷达流量计技术参数:
测流系统:
测量原理:平面微带阵列天线 CW+PCR
工作模式:手动、自动、遥测
适用环境:24小时、雨天
工作温度:-30~80℃
工作电压:3.5~4.35VDC,7-32VDC(可选)
工作电流:稳态电流约80mA,数据上传约250mA,休眠状态低于1mA
防护等级:IP68
防雷等级:6KV
外观尺寸:160*100*80.2 (单位mm)
重量:小于1kg
雷达波测速传感器:
雷达功率:100mW
雷达频率:24GHz
更大测程:40m
测速范围:0.03~20m/s
测速精度:0.01m/s;±1%FS
天线角度:12°
测量方向:自动识别水流方向,内置垂直角度校正
雷达水位计:
雷达功率:10mW
雷达频率:60GHz
测量范围:0.2-7米
测量精度:±2mm / ±1mm
天线角度:8°
数据传输系统:
数传方式:RS485/ RS232(预留),4~20mA,433MHz(无线传输可选),4G,NB-IOT(可选)
